接上篇

5.水肥一体化智能灌溉系统特点

本系统采用了扩展性的设计思路，在设计架构上注重考虑系统的稳定性和可靠性。整个系统由多组网关及ZigBee自组织网络单元组成。每个网关作为个ZigBee 局域网络的网络中心，该网络中包含多个节点，每一个节点由土壤水分采集仪或远程设备控制器组成，分别连接土壤水分传感器和施肥机。本系统可以根据用户的需求，方便快速地组建智能灌既系统。用户只需增加各级设备的数量，即可实现整个系统的容，原有的系统结构无需改动。

6.水肥一体化智能灌溉系统设计

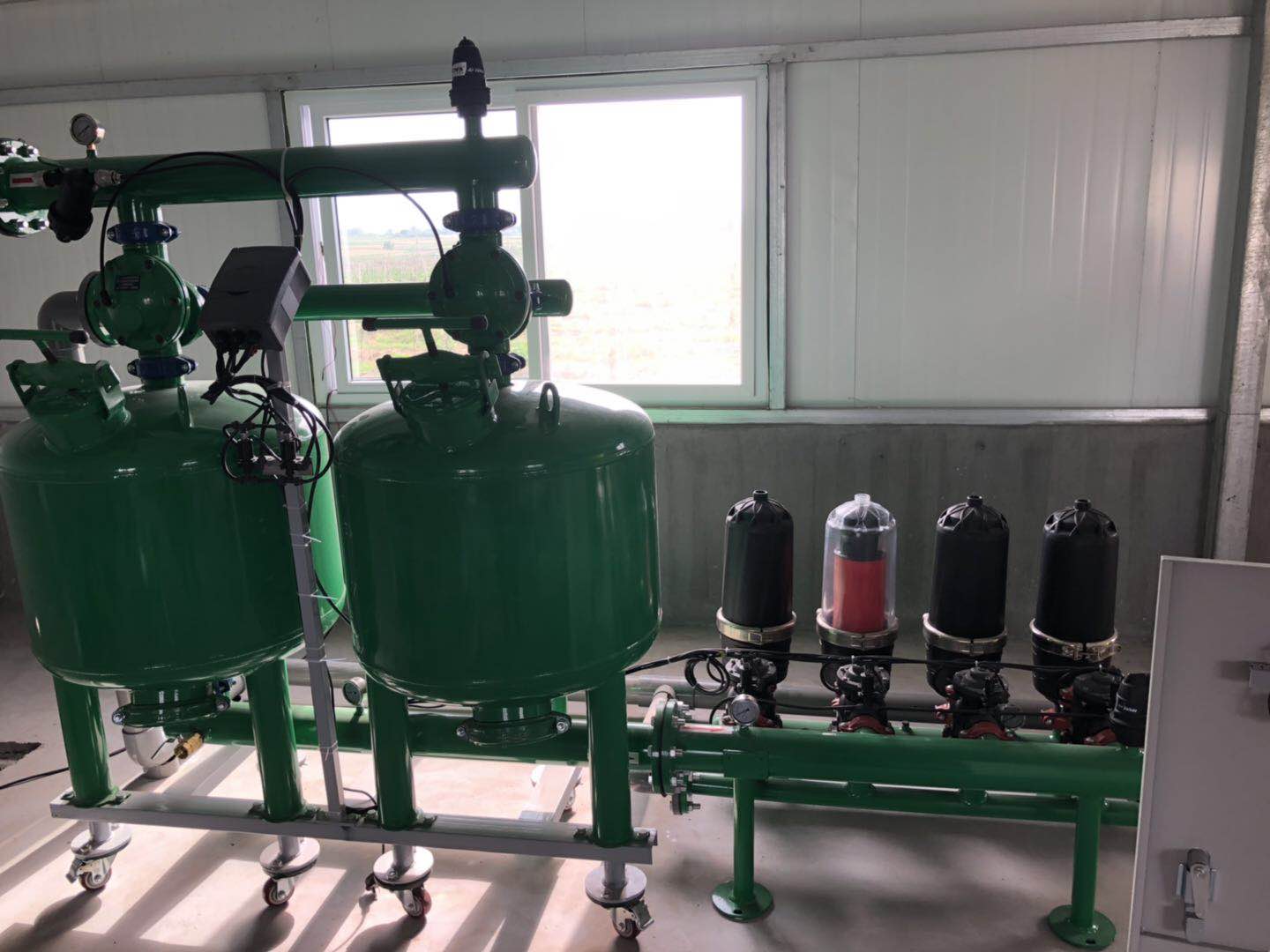

（1）系统布局由于本系统的通信子模块采用具有结构灵活、自组网络、就近识别等特点的Zigbee无线局域网络，对于土壤湿度传感器的控制器节点的布设相对灵活。根据园区种植作物种类的不同及各种作物对土壤含水量需求的不同，布设土壤湿度传感器。根据园区内铺设的灌溉管道、施肥机 水肥一体机 的位置及作物的分时段、分区域供水需要安装远程控制器设备（每套远程控制器设备包括核心控制器、无线通信模块、若干个控制器扩展模组及其安装配件）,每套控制器设备依据就近原则安装在施肥机旁边，实现示范区灌溉的远程智能控制功能;此外，通过控制设备自动检测水肥一体机开闭状态信号及视频信号，远程查看实时掌握灌溉设备的开闭状态，

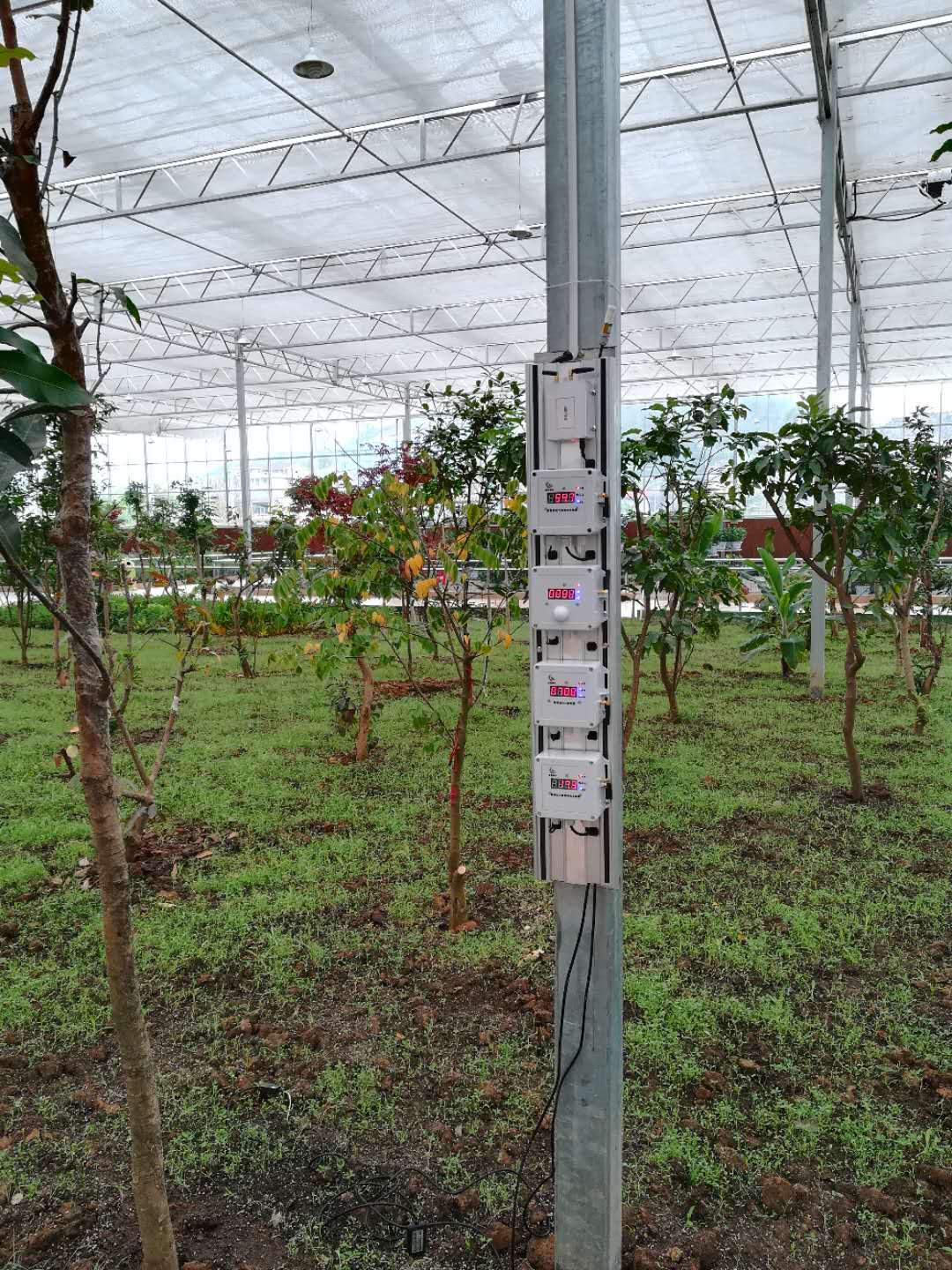

在项目的实施中，根据示范区的具体情况（包括地理位置、地理环境、作物分布、区域划分等）安装墒情监测站。远程控制设备后期需要安装在灌溉设备的控制柜旁，通过引线的方式实现对施肥机包括水肥一体化基础设施的远程控制。

（2）网络布局土壤墒情监测设备和远程控制器设备分别内置ZigBee模块和GPRS模块，都作为通信网络的节点。嵌人式智能网关是定区域内的ZigBee网络的中心节点，共同组成一个小型的局域网络，实现园区相应区域的网络通信，并通过2G/3G网络实现与服务器的数据对接。

         该系统均采用无线传输的通信方式，包裹ZigBee网络传输及GPRS模块定位。由于现场地势平坦，无高大建筑物或其他东西遮挡，因此具备无线传输的条件。

7.水肥一体化智能灌溉系统主要设备

         大田物联网控制系统  远程控制器、控制扩展器、模块防水电源

         远程查看部分  高清枪机、核心交换机、硬盘录像机、控制平台、摄像机支架、立杆、硬盘、无线网桥、辅助材料

         管理部分   物理网管理平台

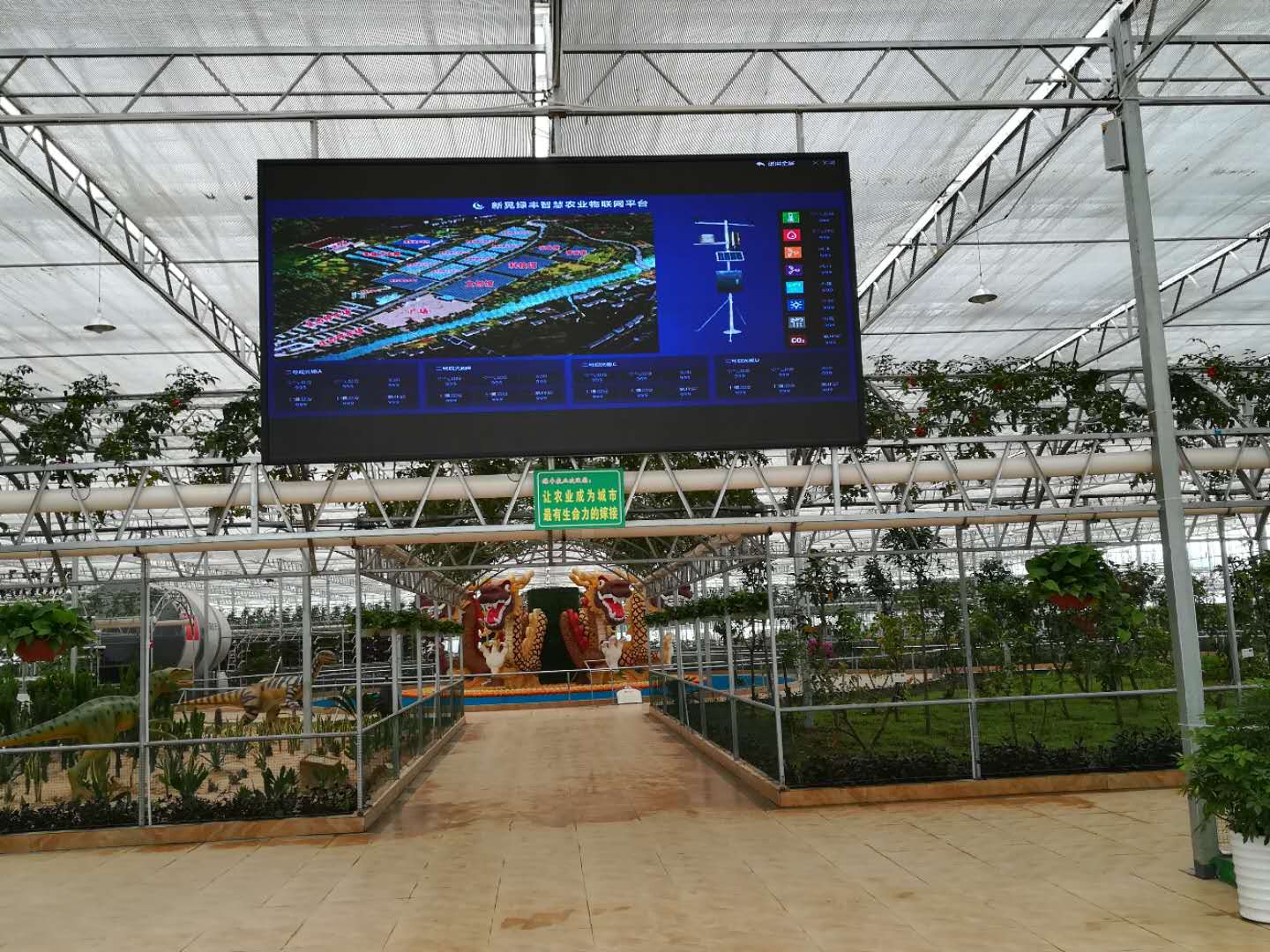

         显示部分   液晶拼接屏、内直拼接器、HDMI分配器、线材、拼接墙支架等。
