水肥一体化项目方案

设计说明:

1、  园区地块公分为4个地块,布局与尺寸如下图。


2、  1#地块,有3622米宽100米长的温室;1216米宽的温室。

22米宽温室种植3列,按照株距4米计算,一列24棵,一共72棵。每行铺设两条滴头间距为30CM的滴灌带/管计算,每个棚的流量为5m³/小时。

根据滴灌管/带的出水压力计算,需要从棚中间的主管往两侧铺设滴灌带/管。

16米宽温室种植2列,铺设跟22米宽棚方式一样,每个棚的流量为3.3m³/小时。

按照这样推算出如果同时灌溉1#地块需要219.6m³/小时。

根据水泵的流量和扬程,划分16个灌区,一个灌区4个棚,每个棚分别安装手动阀门,若水流量不够可以通过关闭单个棚阀门控制。

  3、根据这种计算方法,分别算出2#地、3#地 可分6-8个灌区,4#地7-9个灌区。根据实际种植情况调整。

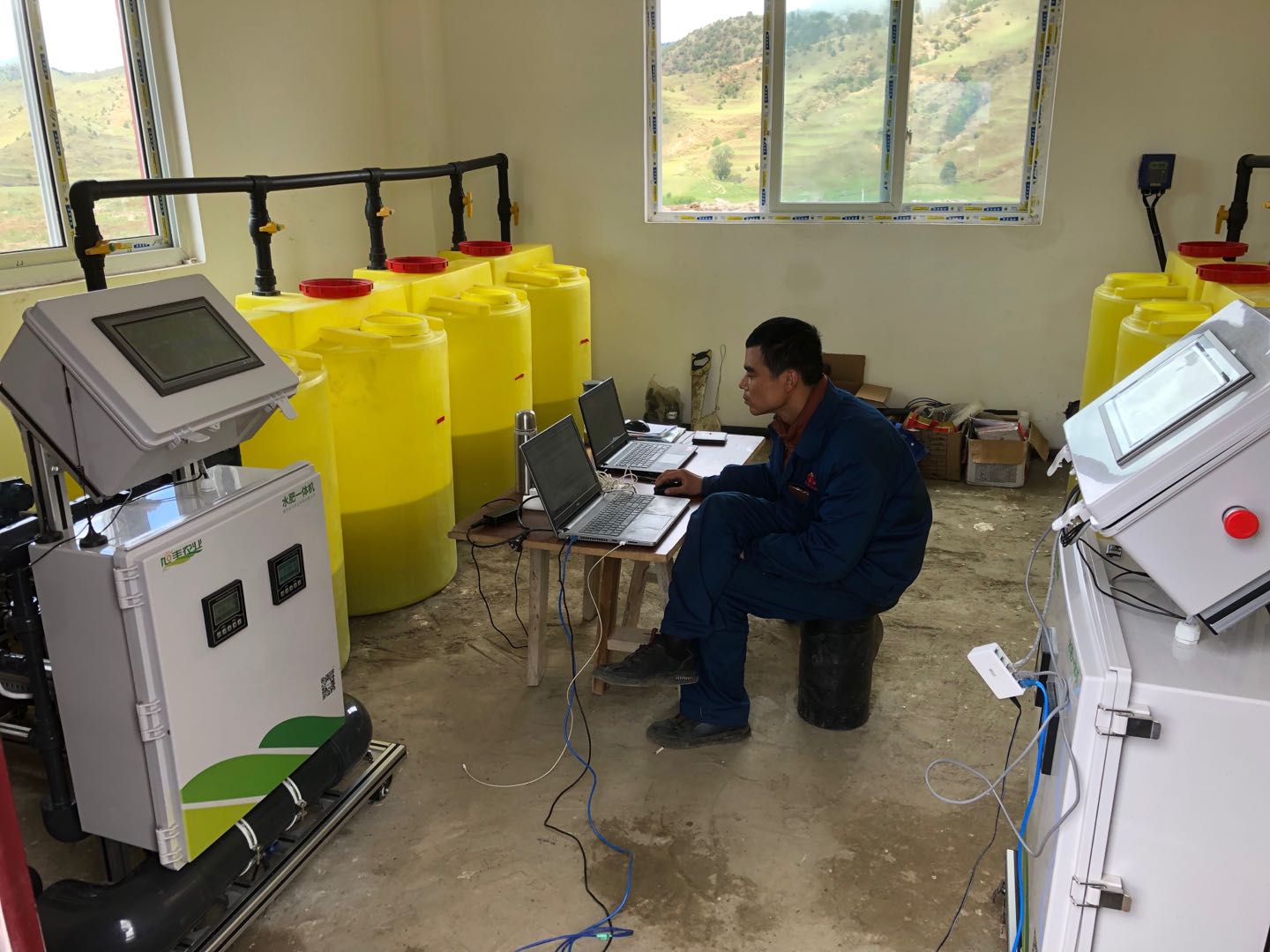

4、每块地都有一个水井,水井附近安装一个水肥一体化泵房,泵房面积约16平方米,地面硬化并平整。每个泵房需配置三相四线电源。实例图如下:




5、整个园区按照40个灌区计算,采用太阳能供电的无线控制电磁阀控制。阀体采用以色列进口电磁阀,太阳能供电系统自带锂电池可提供阴天时的供电。

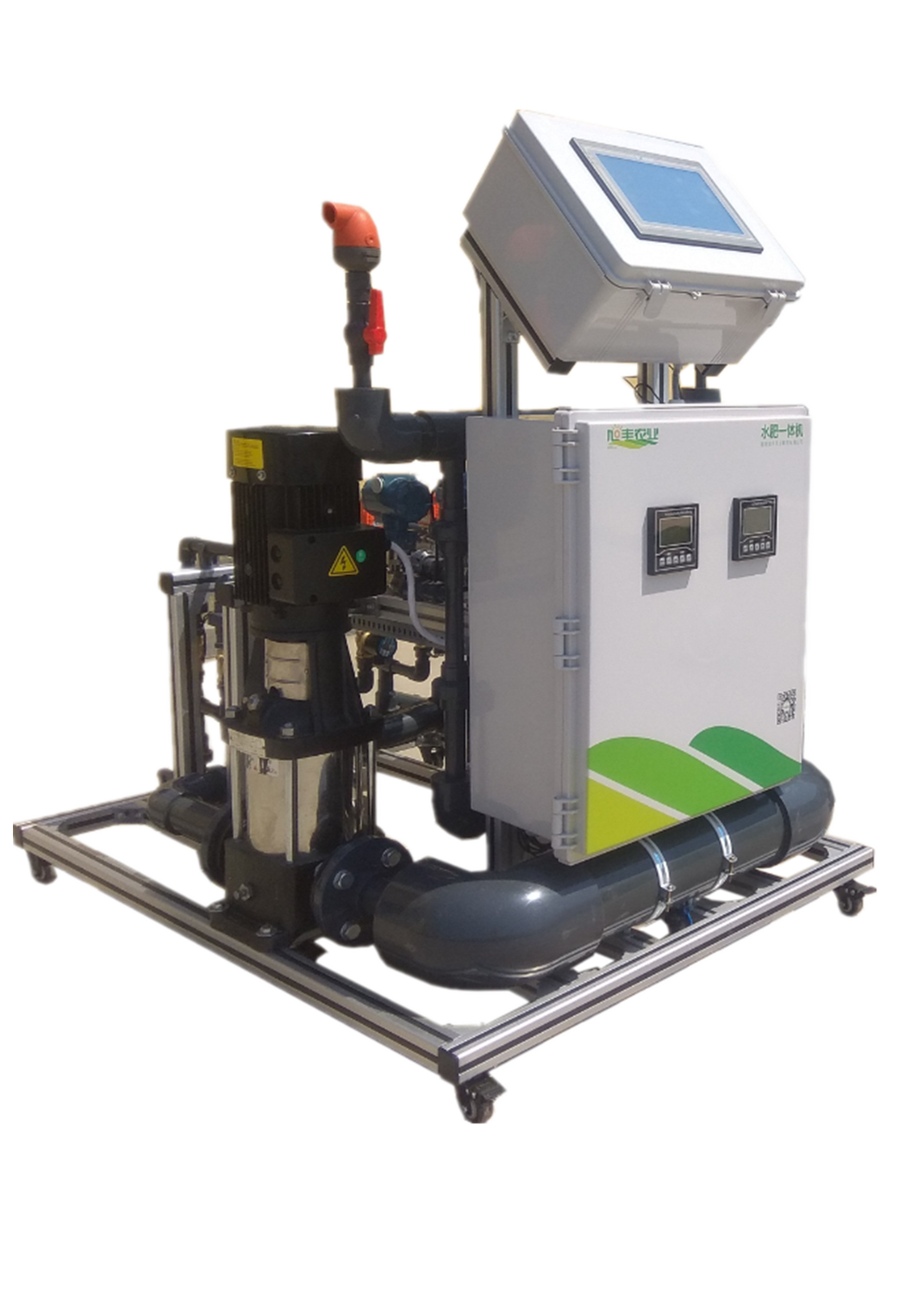

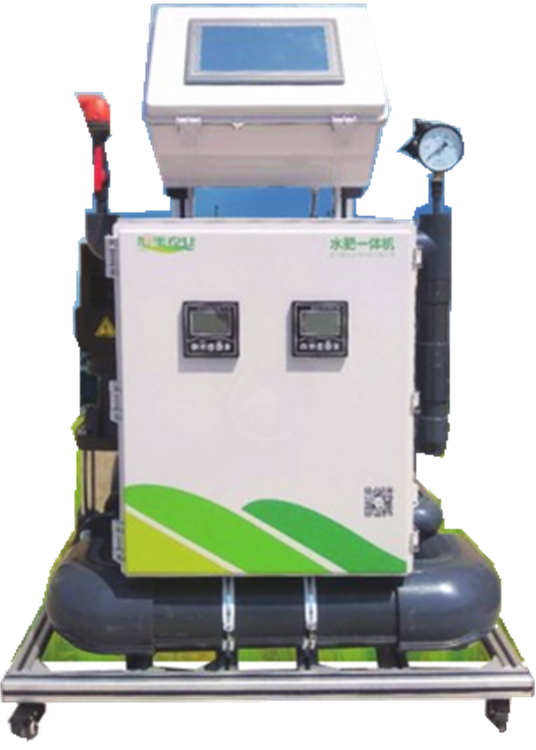

6、首部控制系统智能水肥一体机,结合园区其他配置高端智能化,推荐用XF-Z-3T001,三吸肥通道旁路式吸肥机,外形采用PC防水配电箱,铝合金框架。自带ECPH监测;10寸触摸屏,可手机控制;带有485通讯接口可与园区其他物联网系统接入。智能搅拌系统、控制水泵开启等功能。外形如下:

智能水肥一体机.png   智能水肥一体机.png

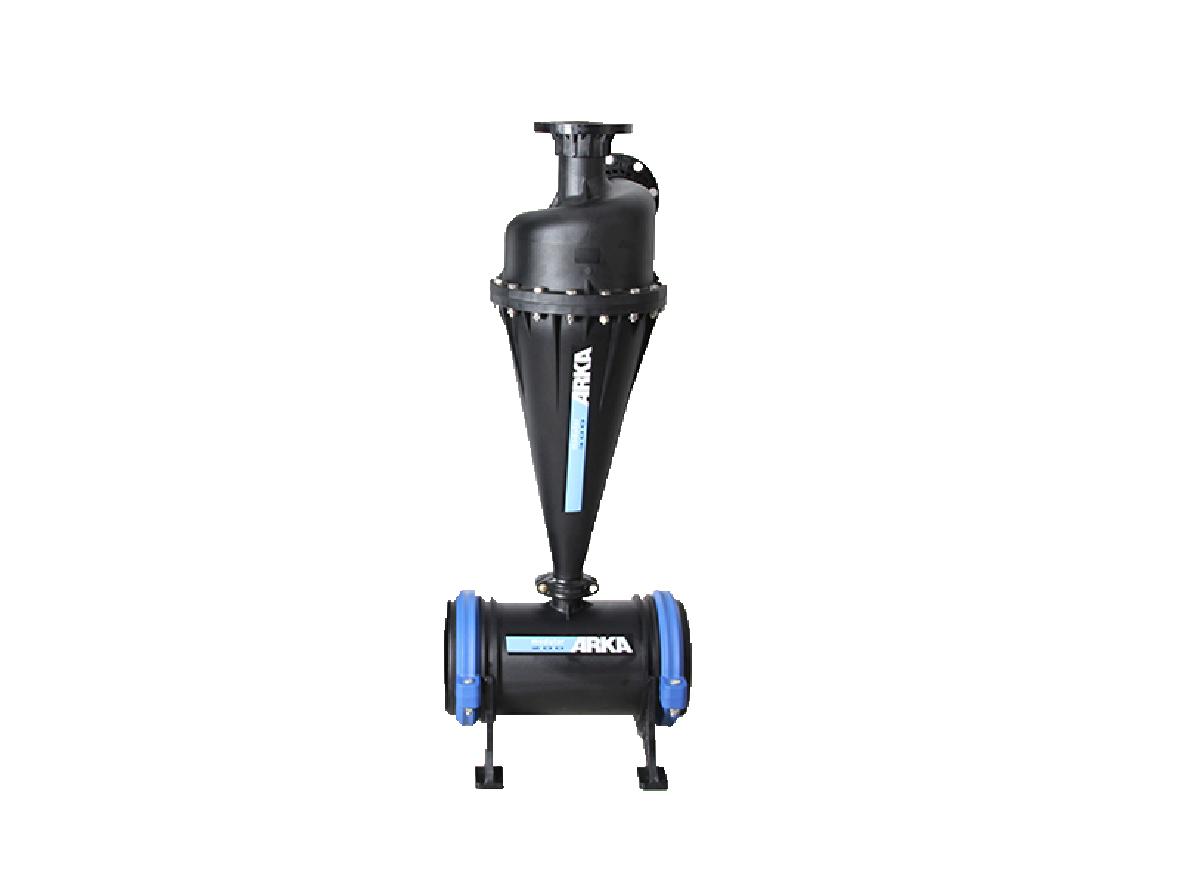

7、过滤系统:因水源是井水,推荐离心过滤器可过滤水中的泥沙,自动反冲洗叠片过滤器过滤其他杂质,一键冲洗,方便操作。整体材质采用HDPE耐用不生锈。

智能水肥一体机.jpg           智能水肥一体机2.jpg

         离心过滤器                                                                叠片过滤器

8、每泵房配置一个变频柜,恒压供水功能,可保证管道压力恒定,均匀出水灌溉。

9、每套设备配置三个500LPE搅拌桶,可配置三种不同肥液。



10、具体报价如下:














































































































报价电话 15624158189
